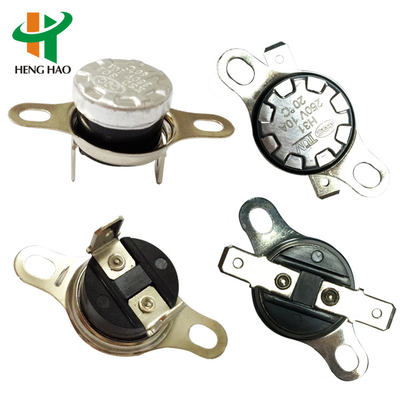

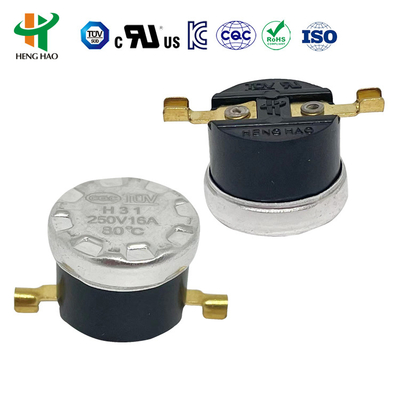

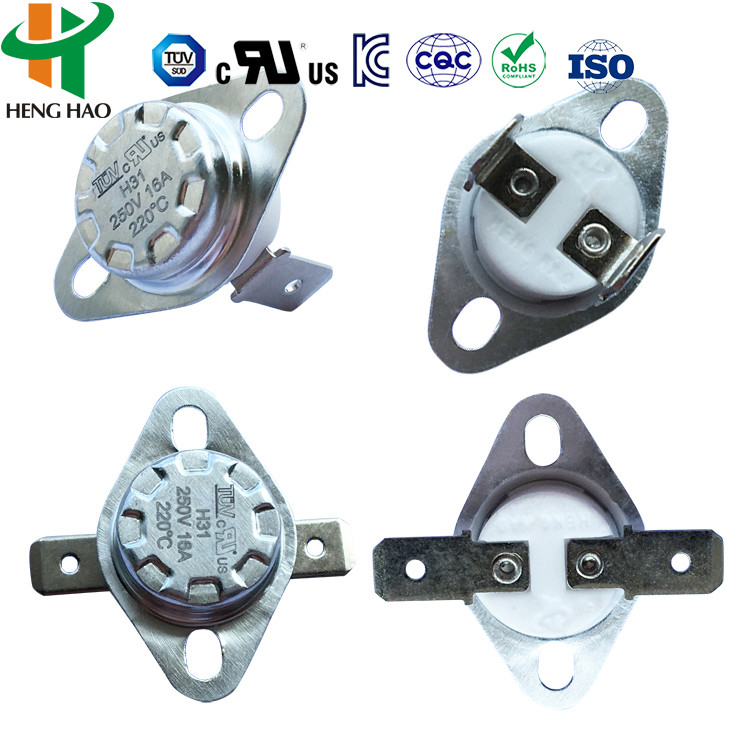

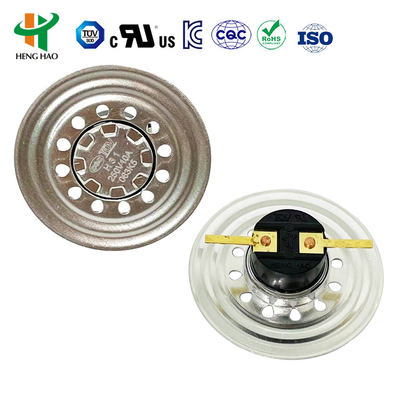

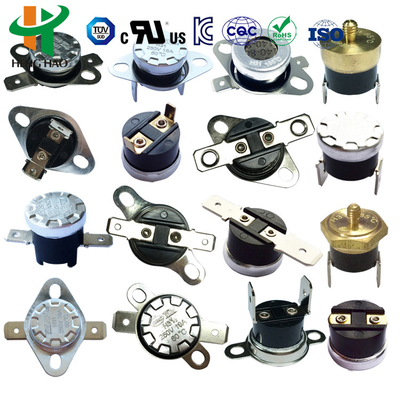

Termostat KSD301/pelindung termal bimetal/Pelindung suhu KSD301
Pelindung suhu KSD301'SPrinsip dan struktur
Prinsip utama termostat seri KSD adalah salah satu fungsi cakram bimetal adalah tindakan cepat di bawah perubahan suhu penginderaan.Aksi jepretan cakram dapat mendorong aksi kontak melalui struktur bagian dalam, dan pada akhirnya menyebabkan putusnya sirkuit.Karakteristik utamanya adalah fiksasi suhu kerja, aksi jepretan yang andal, masa pakai flashover yang lebih sedikit, masa kerja yang lebih lama, dan interferensi radio yang lebih sedikit.
KSD301termostat'Sspesifikasi
| Tegangan & Arus |
AC 125V maks 15A;AC250V 5A 10A 15A maks 16A |
| Suhu Aksi |
0~250℃ |
| Perbedaan suhu pemulihan dan tindakan |
0 hingga 25 derajat, atau sesuai permintaan klien. |
| Penyimpangan suhu: |
±3 / ±5 / ±10 derajat atau sesuai permintaan klien |
| Resistansi sirkuit |
≤50mΩ (Nilai awal) |
| Resistansi isolasic |
AC50Hz 1500V / mnt, tidak ada gangguan yang menyilaukan (Keadaan Normal) |
| Lingkaran kehidupan |
≥100000 kali |
| Jenis kontak |
Biasanya tertutup atau Biasanya terbuka |
| Dua jenis braket pemasangan |
bergerak atau tidak bergerak |
| Tipe terminal |
A.Tipe Terminal: 187 seri 4.8*0.5mm dan 4.8*0.8mm, 250 seri 6.3*0.8mm
B.Sudut Terminal: sudut lentur: 0~90°C opsional
|
| Rumah |
plastik atau keramik. |
| Wajah sensor suhu |
tutup aluminium atau kepala tembaga. |
KSD301Perbedaan tipe reset otomatis dan tipe reset manual

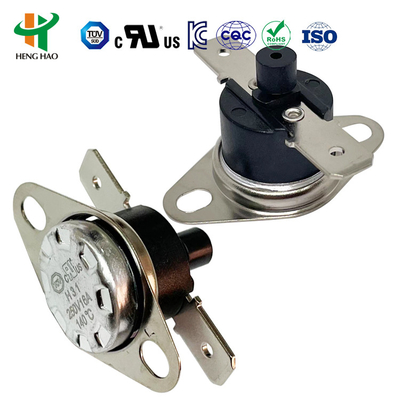

3.1.Tipe reset manual: Komponen penginderaan suhu terdiri dari strip bimetalik.Ketika suhu mencapai kisaran suhu aksi, suhu akan melonjak dengan cepat dan disk yang dapat digerakkan terputus.Ketika suhu turun ke titik suhu tetap, titik kontak tidak dapat diatur ulang sampai rangkaian dihubungkan kembali dengan menekan tombol reset.Dan kemudian titik kontak pulih, mencapai tujuan menghubungkan atau memutuskan sirkuit dan memulai kembali sirkuit dengan reset manual.(Mohon pengingat: 1. Jenis termostat reset manual ini dapat diatur ulang ketika suhu turun 20 °C setelah tindakan cepat dengan menekan tombol reset. Dan 4~6 N akan disarankan; mohon jangan menggunakan terlalu banyak kekuatan. 2. Untuk memastikan fungsi normal, jarak antara tombol reset dan penutup penutup tidak boleh kurang dari 20,4 mm.
3.2.Tipe reset manual: Komponen penginderaan suhu terdiri dari strip bimetalik.Ketika suhu mencapai kisaran suhu aksi, suhu akan melonjak dengan cepat dan disk yang dapat digerakkan terputus.Ketika suhu turun ke titik suhu tetap, titik kontak dapat diatur ulang secara otomatis dan mulai bekerja.
KSD301termostat bimetal's Aplikasi
Ini digunakan sebagai pengatur suhu untuk peralatan listrik rumah tangga dan banyak digunakan dalam teko kopi,pemanggang roti otomatis, laminator,panci air listrik,senjata uap, setrika uap, penghangat angin,oven gelombang mikro, dispenser air, dll.
| Suhu terbuka. |
Setel ulang suhu. |
Suhu terbuka. |
Setel ulang suhu. |
Suhu terbuka. |
Setel ulang suhu. |
| -20℃+-5℃ |
5℃+-5℃ |
95℃+-5℃ |
80℃+-5℃ |
205℃+-5℃ |
175℃+-10℃ |
| -15℃+-5℃ |
5℃+-5℃ |
100℃+-5℃ |
80℃+-10℃ |
210℃+-5℃ |
180℃+-10℃ |
| -10℃+-5℃ |
5℃+-5℃ |
105℃+-5℃ |
85℃+-10℃ |
215℃+-5℃ |
185℃+-10℃ |
| 0℃+-5℃ |
-10℃+-5℃ |
110℃+-5℃ |
90℃+-10℃ |
220℃+-5℃ |
190℃+-10℃ |
| 5℃+-5C |
-5℃+-5℃ |
115℃+-5℃ |
95℃+-10℃ |
225℃+-5℃ |
195℃+-10℃ |
| 10℃+-5℃ |
0℃+-5℃ |
120℃+-5℃ |
100℃+-10℃ |
230℃+-5℃ |
200℃+-10℃ |
| 15℃+-5℃ |
5℃+-5℃ |
125℃+-5℃ |
105℃+-10℃ |
235℃+-5℃ |
205℃+-10℃ |
| 20℃+-5℃ |
5℃+-5℃ |
130℃+-5℃ |
110℃+-10℃ |
240℃+-5℃ |
210℃+-10℃ |
| 25℃+-5℃ |
10℃+-5℃ |
135℃+-5℃ |
115℃+-10℃ |
245℃+-5℃ |
215℃+-10℃ |
| 30℃+-5℃ |
15℃+-5℃ |
140℃+-5℃ |
120℃+-10℃ |
250℃+-5℃ |
220℃+-10℃ |
| 35℃+-5℃ |
20℃+-5℃ |
145℃+-5℃ |
125℃+-10℃ |
255℃+-5℃ |
225℃+-10℃ |
| 40℃+-5℃ |
25℃+-5℃ |
150℃+-5℃ |
130℃+-10℃ |
260℃+-5℃ |
230℃+-10℃ |
| 45℃+-5℃ |
30℃+-5℃ |
155℃+-5℃ |
130℃+-10℃ |
265℃+-5℃ |
235℃+-10℃ |
| 50℃+-5℃ |
35℃+-5℃ |
160℃+-5℃ |
135℃+-10℃ |
270℃+-5℃ |
240℃+-10℃ |
| 55℃+-5℃ |
40℃+-5℃ |
165℃+-5℃ |
140℃+-10℃ |
275℃+-5℃ |
245℃+-10℃ |
| 60℃+-5℃ |
45℃+-5℃ |
170℃+-5℃ |
145℃+-10℃ |
280℃+-5℃ |
250℃+-10℃ |
| 65℃+-5℃ |
50℃+-5℃ |
175℃+-5℃ |
150℃+-10℃ |
285℃+-5℃ |
255℃+-10℃ |
| 70℃+-5℃ |
55℃+-5℃ |
180℃+-5℃ |
155℃+-10℃ |
290℃+-5℃ |
260℃+-10℃ |
| 75℃+-5℃ |
60℃+-5℃ |
185℃+-5℃ |
155℃+-10℃ |
295℃+-5℃ |
265℃+-10℃ |
| 80℃+-5℃ |
65℃+-5℃ |
190℃+-5℃ |
160℃+-10℃ |
300℃+-5℃ |
270℃+-10℃ |
| 85℃+-5℃ |
70℃+-5℃ |
195℃+-5℃ |
165℃+-10℃ |
Atau sesuai permintaan klien |
| 90℃+-5℃ |
75℃+-5℃ |
200℃+-5℃ |
170℃+-10℃ |
Persetujuan sertifikasi produk UL,CQC,TUV dan RoHS.
