Detail produk:
|
Lingkaran kehidupan: | 100000 siklus | Tegangan & Arus: | 250V 10A |
---|---|---|---|
Jenis kontak: | biasanya tertutup atau biasanya terbuka | Tipe Sakelar: | Auto reset atau reset manual |
Kisaran suhu: | 50-150 ℃ | Kasus: | plastik |
Cahaya Tinggi: | Perlindungan termal BW-ABS,KSD9700 Pelindung Termal,BW-ABJ Bimetallic Thermostat |

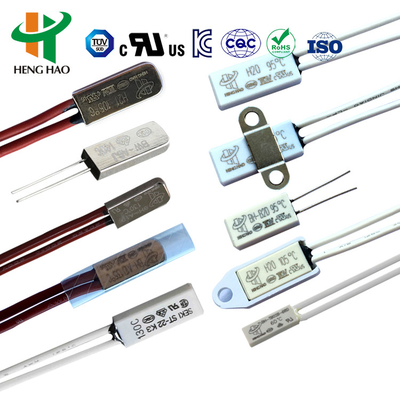

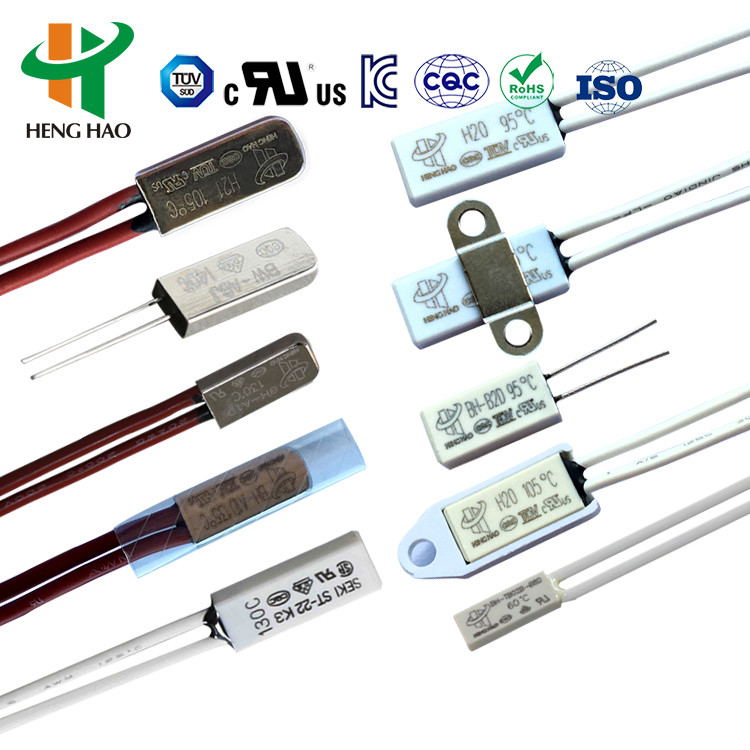

Termostat seri BH/Pelindung termal miniatur/Termostat baterai yang dapat diisi ulang
KSD9700 BW-ABS Pelindung Termal, BW-ABJ Thermostat Pengontrol Suhu Bimetallic Thermostat
Termostat seri BHPrinsip dan struktur
Seri BW & BH yang dapat melindungi terhadap arus berlebihan dan suhu berlebihan disegel dengan kuat, resistensi internal kecil, tidak ada kebisingan dan diatur ulang secara otomatis.Ketika arus melalui bimetal yang sensitif terhadap suhu dan arus, status bimetal akan berubah oleh suhu atau arus yang berlebihan untuk memotong sirkuit atau beralih pada sirkuit.karena tidak ada efek suhu lag dalam kondisi arus besar tiba-tiba.
Termostat seri BHSpesifikasi
Rating listrik:
Rating Listrik | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
Suhu terbuka | (30 ~ 150) ± 5°C; 5°C per langkah |
Setel kembali suhu | 2/3 dari suhu tindakan dengan toleransi ± 15°C. Suhu reset juga dapat disediakan sesuai dengan kebutuhan pelanggan. |
Waktu hidup | 10000 kali |
Ukuran | L15mm W7.1mm H3.8mm |
Kawat timbal | # 22 3266, ujung setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
UL File no | E487478 |
Sertifikat CQC no | CQC16002142880 |
Sertifikat TUV no | B160592241002 |
Pelindung termal seri BHDimensi
Model | Kasus | Panjang ((mm) | lebar ((mm) | Tinggi ((mm) | Vol.&Current | Kawat timbal |
H20 | Plastik | 18.5 | 8 | 4 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |

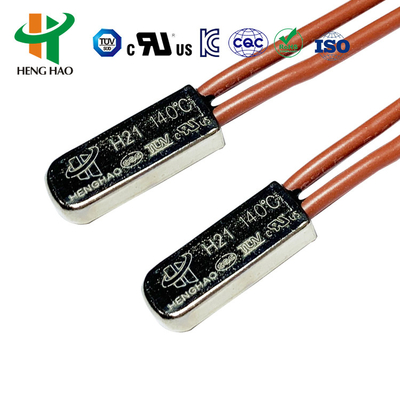

H21 | Logam | 18.5 | 7.3 | 3.8 | ||
H21 | Logam | 20 | 8 | 4 | AC250V 20A | # 16 3135 |

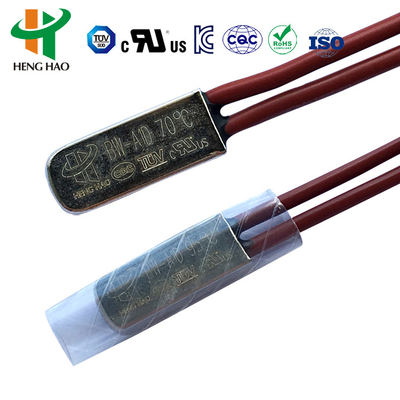

BH-A1D | Logam | 15 | 6.6 | 3.2 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||

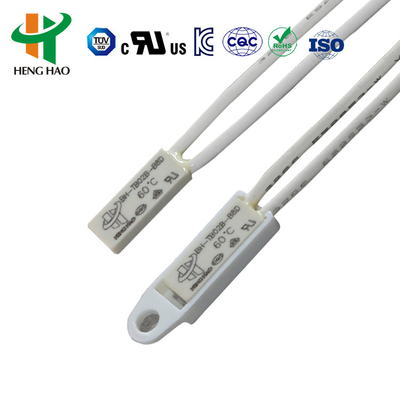

BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A | 3266-AWG24#, 3135-AWG24# atau pita nikel biasanya, panjangnya 70 mm atau sesuai dengan kebutuhan pelanggan |
Termostat seri BHAplikasi dan Instruksi
Pelindung termal seri BH,perangkat perlindungan keamanan yang efektif dan dapat diandalkan dan alat alarm, banyak digunakan dalam berbagai jenis motor 1.5 tenaga kuda,Perangkat pencahayaan, mesin las inverter, daya switch,Baterai yang dapat diisi ulang, balast lampu neon,alat listrik portabel, peralatan listrik dan peralatan listrik lainnya untuk mencegah dari arus berlebihan & overheating yang disebabkan oleh kondisi kerja yang tidak normal.5MPa yang cocok untuk instalasi built-in dari mesin berlapis plastik.
Kode | Suhu | Kode | Suhu |
30 | 30°C | 100 | 100°C |
35 | 35°C | 105 | 105°C |
40 | 40°C | 110 | 110°C |
45 | 45°C | 115 | 115°C |
50 | 50°C | 120 | 120°C |
55 | 55°C | 125 | 125°C |
60 | 60°C | 130 | 130°C |
70 | 70°C | 135 | 135°C |
75 | 75°C | 140 | 140°C |
80 | 80°C | 145 | 145°C |
85 | 85°C | 150 | 150°C |
90 | 90°C |
Termostat seri BW/KSD9700 pelindung panas/BW9700 pelindung suhu
H20,H21 seri termostatPrinsip dan struktur
H20,H21serial universal dan diperkuat pelindung dengan logam besar casing terdiri dari logam termal konduktif casing, bagian bimetal las dengan titik kontak paduan perak,Bracket konduktifDalam kasus operasi yang tidak normal, bersama dengan peningkatan suhu lingkungan ke nilai yang ditetapkan,bagian bimetallic melakukan tindakan cepatKetika perangkat didinginkan ke suhu untuk operasi yang aman, titik kontak akan secara otomatis menutup dan memulihkan operasi normal.
Pelindung termal seri H20,H21Spesifikasi
Rating Listrik | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
Suhu terbuka | (30 ~ 150) ± 5°C; 5°C per langkah |
Setel kembali suhu | 2/3 dari suhu tindakan dengan toleransi ± 15°C. Suhu reset juga dapat disediakan sesuai dengan kebutuhan pelanggan. |
Waktu hidup | 10000 kali |
Kontak Resistensi penutupan: | ≤ 50mΩ |
Resistensi isolasi: | ≥ 100mΩ |
Daya listrik: |
|
UL File no | E487478 |
Sertifikat CQC no | CQC16002142880 |
Sertifikat TUV no | B160592241002 |
Pelindung termal seri H20,H21S Dimensi
Model | Kasus | Panjang ((mm) | lebar ((mm) | Tinggi ((mm) | Vol.&Current | Kawat timbal |
H20 | Plastik | 18.5 | 8 | 4 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
H21 | Logam | 18.5 | 7.3 | 3.8 | ||
H21 | Logam | 20 | 8 | 4 | AC250V 20A | # 16 3135 |
BH-A1D | Logam | 15 | 6.6 | 3.2 | DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A | 3266-AWG24#, 3135-AWG24# atau pita nikel biasanya, panjangnya 70 mm atau sesuai dengan kebutuhan pelanggan |
H20,H21Pelindung suhu seri Aplikasi
Seri H20, H21 berlaku untuk baterai yang dapat diisi, balast, alat pijat, mikro motor, trafo, alat listrik, peralatan dan instrumen listrik panas dll.
Sertifikasi produk UL,CQC,TUV dan RoHS.
