Detail produk:
|
| Lingkaran kehidupan: | 100000 siklus | Tegangan & Arus: | 250V 16A |
|---|---|---|---|
| Jenis kontak: | biasanya tertutup atau biasanya terbuka | Beralih Jenis: | reset otomatis atau reset manual |
| Cahaya Tinggi: | KSD201 Pengontrol Termostat Bimetal,Termostat Suhu Bimetal,Pengontrol Termostat Bimetal KSD301 |
||

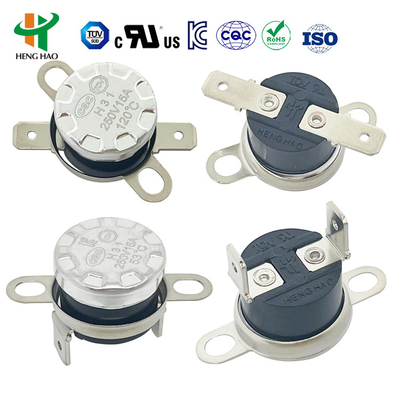

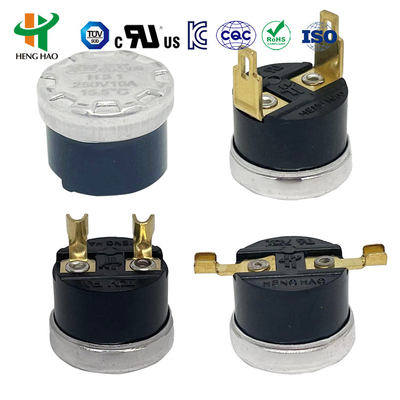

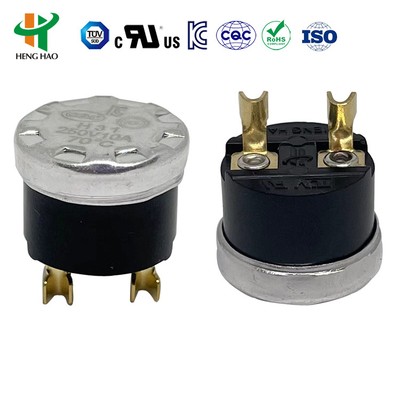

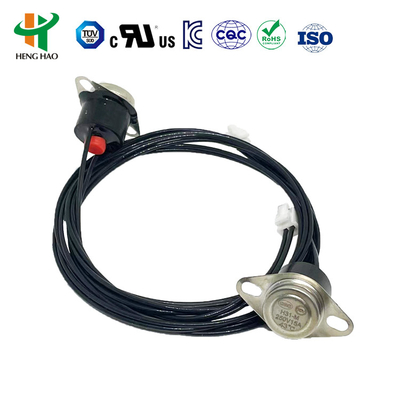

termostat KSD301/pelindung termal bimetal/Pelindung suhu KSD301
Pelindung suhu KSD301'SPrinsip dan struktur
Prinsip utama termostat seri KSD adalah bahwa salah satu fungsi cakram bimetal adalah tindakan jepret di bawah perubahan suhu penginderaan.Tindakan jepret disk dapat mendorong aksi kontak melalui struktur bagian dalam, dan akhirnya menyebabkan pemutusan sirkuit.Karakteristik utamanya adalah fiksasi suhu kerja, aksi jepret yang andal, lebih sedikit flashover masa pakai lebih lama, dan lebih sedikit gangguan radio.
KSD301termostat'Sspesifikasi
| Tegangan & Arus | AC 125V maks 15A;AC250V 5A 10A 15A maks 16A |
| Suhu Aksi | 0~250℃ |
| Pemulihan dan perbedaan suhu tindakan | 0 hingga 25 derajat, atau sesuai permintaan klien. |
| Penyimpangan suhu: | ±3 / ±5 / ±10 derajat atau sesuai permintaan klien |
| Resistansi sirkuit | ≤50mΩ (Nilai awal) |
| Resistansi isolasic | AC50Hz 1500V / mnt, tidak ada kerusakan yang menyilaukan (Kondisi Normal) |
| Lingkaran kehidupan | ≥100000 kali |
| Jenis kontak | Biasanya tertutup atau Biasanya terbuka |

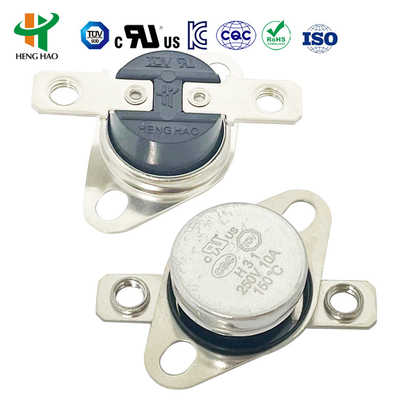

| Dua jenis braket pemasangan | bergerak atau tidak bergerak |
| Jenis terminal |
A.Jenis terminal: 187 seri 4.8*0.5mm dan 4.8*0.8mm, 250 seri 6.3*0.8mm B.Sudut Terminal: sudut tekukan: 0~90°C opsional |
| Rumah | plastik atau keramik. |
| Wajah sensor suhu | tutup aluminium atau kepala tembaga. |
KSD301Perbedaan tipe reset otomatis dan tipe reset manual

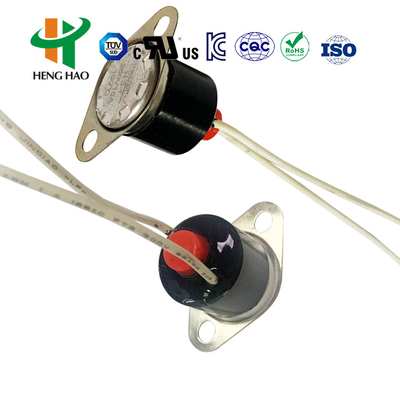

3.1.Jenis reset manual: Komponen penginderaan suhu terdiri dari strip bimetal.Ketika suhu mencapai kisaran suhu aksi, itu akan melompat dengan cepat dan disk yang dapat digerakkan terputus.Ketika suhu turun ke titik suhu tetap, titik kontak tidak dapat direset sampai rangkaian terhubung kembali dengan menekan tombol reset.Dan kemudian titik kontak pulih, mencapai tujuan menghubungkan atau memutuskan sirkuit dan memulai kembali sirkuit dengan reset manual.(Mohon diingat: 1. Jenis termostat reset manual ini dapat diatur ulang ketika suhu turun 20 °C setelah tindakan jepret dengan menekan tombol reset. Dan disarankan 4~6 N; tolong jangan gunakan terlalu banyak tenaga. 2. Untuk memastikan fungsi normal, jarak antara tombol reset dan tutup penutup tidak boleh kurang dari 20.4mm.)
3.2.Jenis reset manual: Komponen penginderaan suhu terdiri dari strip bimetal.Ketika suhu mencapai kisaran suhu aksi, itu akan melompat dengan cepat dan disk yang dapat digerakkan terputus.Ketika suhu turun ke titik suhu tetap, titik kontak dapat diatur ulang secara otomatis dan mulai bekerja.
KSD301termostat bimetal'Aplikasi
Ini digunakan sebagai pengontrol suhu untuk peralatan listrik rumah tangga dan diterapkan secara luas dalam teko kopi,pemanggang roti otomatis, laminator,panci air listrik,senjata uap, setrika uap, penghangat angin,oven microwave, dispenser air, dll.
| Suhu terbuka | Setel ulang suhu | Suhu terbuka | Setel ulang suhu | Suhu terbuka | Setel ulang suhu |
| -20 ℃ + -5 ℃ | 5 ℃ + -5 ℃ | 95 ℃ + -5 ℃ | 80 ℃ + -5 ℃ | 205 ℃ + -5 ℃ | 175 ℃ + -10 ℃ |
| -15 ℃ + -5 ℃ | 5 ℃ + -5 ℃ | 100 ℃ + -5 ℃ | 80 ℃ + -10 ℃ | 210 ℃ + -5 ℃ | 180 ℃ + -10 ℃ |
| -10 ℃ + -5 ℃ | 5 ℃ + -5 ℃ | 105 ℃ + -5 ℃ | 85 ℃ + -10 ℃ | 215 ℃ + -5 ℃ | 185 ℃ + -10 ℃ |
| 0℃+-5℃ | -10 ℃ + -5 ℃ | 110 ℃ + -5 ℃ | 90 ℃ + -10 ℃ | 220 ℃ + -5 ℃ | 190 ℃ + -10 ℃ |
| 5 ℃ + -5C | -5 ℃ + -5 ℃ | 115 ℃ + -5 ℃ | 95 ℃ + -10 ℃ | 225 ℃ + -5 ℃ | 195 ℃ + -10 ℃ |
| 10 ℃ + -5 ℃ | 0℃+-5℃ | 120 ℃ + -5 ℃ | 100 ℃ + -10 ℃ | 230 ℃ + -5 ℃ | 200 ℃ + -10 ℃ |
| 15 ℃ + -5 ℃ | 5 ℃ + -5 ℃ | 125 ℃ + -5 ℃ | 105 ℃ + -10 ℃ | 235 ℃ + -5 ℃ | 205 ℃ + -10 ℃ |
| 20 ℃ + -5 ℃ | 5 ℃ + -5 ℃ | 130 ℃ + -5 ℃ | 110 ℃ + -10 ℃ | 240 ℃ + -5 ℃ | 210 ℃ + -10 ℃ |
| 25 ℃ + -5 ℃ | 10 ℃ + -5 ℃ | 135 ℃ + -5 ℃ | 115 ℃ + -10 ℃ | 245 ℃ + -5 ℃ | 215 ℃ + -10 ℃ |
| 30 ℃ + -5 ℃ | 15 ℃ + -5 ℃ | 140 ℃ + -5 ℃ | 120 ℃ + -10 ℃ | 250 ℃ + -5 ℃ | 220 ℃ + -10 ℃ |
| 35 ℃ + -5 ℃ | 20 ℃ + -5 ℃ | 145 ℃ + -5 ℃ | 125 ℃ + -10 ℃ | 255 ℃ + -5 ℃ | 225 ℃ + -10 ℃ |
| 40 ℃ + -5 ℃ | 25 ℃ + -5 ℃ | 150 ℃ + -5 ℃ | 130 ℃ + -10 ℃ | 260 ℃ + -5 ℃ | 230 ℃ + -10 ℃ |
| 45 ℃ + -5 ℃ | 30 ℃ + -5 ℃ | 155 ℃ + -5 ℃ | 130 ℃ + -10 ℃ | 265 ℃ + -5 ℃ | 235 ℃ + -10 ℃ |
| 50 ℃ + -5 ℃ | 35 ℃ + -5 ℃ | 160 ℃ + -5 ℃ | 135 ℃ + -10 ℃ | 270 ℃ + -5 ℃ | 240 ℃ + -10 ℃ |
| 55 ℃ + -5 ℃ | 40 ℃ + -5 ℃ | 165 ℃ + -5 ℃ | 140 ℃ + -10 ℃ | 275 ℃ + -5 ℃ | 245 ℃ + -10 ℃ |
| 60 ℃ + -5 ℃ | 45 ℃ + -5 ℃ | 170 ℃ + -5 ℃ | 145 ℃ + -10 ℃ | 280 ℃ + -5 ℃ | 250 ℃ + -10 ℃ |
| 65 ℃ + -5 ℃ | 50 ℃ + -5 ℃ | 175 ℃ + -5 ℃ | 150 ℃ + -10 ℃ | 285 ℃ + -5 ℃ | 255 ℃ + -10 ℃ |
| 70 ℃ + -5 ℃ | 55 ℃ + -5 ℃ | 180 ℃ + -5 ℃ | 155 ℃ + -10 ℃ | 290 ℃ + -5 ℃ | 260 ℃ + -10 ℃ |
| 75 ℃ + -5 ℃ | 60 ℃ + -5 ℃ | 185 ℃ + -5 ℃ | 155 ℃ + -10 ℃ | 295 ℃ + -5 ℃ | 265 ℃ + -10 ℃ |
| 80 ℃ + -5 ℃ | 65 ℃ + -5 ℃ | 190 ℃ + -5 ℃ | 160 ℃ + -10 ℃ | 300 ℃ + -5 ℃ | 270 ℃ + -10 ℃ |
| 85 ℃ + -5 ℃ | 70 ℃ + -5 ℃ | 195 ℃ + -5 ℃ | 165 ℃ + -10 ℃ | Atau sesuai permintaan klien | |
| 90 ℃ + -5 ℃ | 75 ℃ + -5 ℃ | 200 ℃ + -5 ℃ | 170 ℃ + -10 ℃ | ||
Persetujuan sertifikasi produk UL, CQC, TUV dan RoHS.
