Detail produk:
|
| Lingkaran kehidupan: | 100000 siklus | Tegangan & Arus: | 250V 16A |
|---|---|---|---|
| Jenis kontak: | biasanya tertutup atau biasanya terbuka | Beralih Jenis: | reset otomatis atau reset manual |
| Kisaran suhu: | 0-250 ℃ | Kasus: | Bakelite |
| Cahaya Tinggi: | Bw9700 Bimetallic Thermostat,Rechargeable Battery Ksd9700 Thermostat,250V 16A Thermal Cut Off Switch |
||

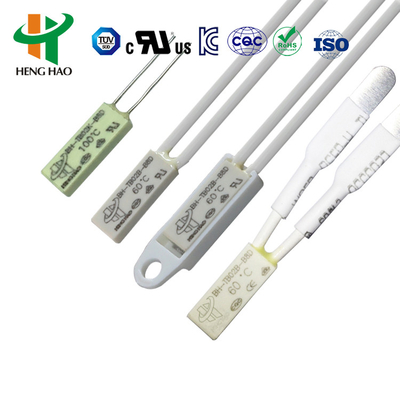

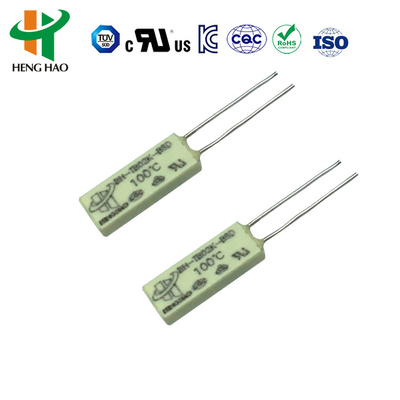

Termostat seri BH/Pelindung termal mini/Termostat baterai isi ulang
Termostat seri BHPrinsip dan struktur
Seri BW & BH yang dapat melindungi dari arus berlebih dan suhu berlebih disegel dengan kuat, resistansi internal kecil, tidak berisik, dan diatur ulang secara otomatis.Ketika arus melalui bimetal yang peka terhadap suhu dan arus, status bimetal akan diubah oleh suhu berlebih atau arus berlebih untuk memutus sirkuit atau menghidupkan sirkuit.Seri BH lebih aman daripada pelindung normal, karena tidak ada jeda efek suhu dalam kondisi arus besar yang tiba-tiba.
Termostat seri BHSpesifikasi
Peringkat Listrik:
| Peringkat Listrik | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V maks 16A |
| Suhu terbuka | (30~150)±5°C;5°C satu langkah |
| Setel ulang suhu | 2/3 dari suhu aksi dengan toleransi ±15°C.Atur ulang suhu juga dapat diberikan sesuai dengan kebutuhan pelanggan. |
| Waktu hidup | 10.000 kali |
| Ukuran | L15mm W7.1mm H3.8mm |
| Kawat timah | #22 3266, ujung setengah tersandung, panjangnya 70mm, atau sesuai kebutuhan pelanggan |
| File UL no | E487478 |
| Sertifikat CQC no | CQC16002142880 |
| Sertifikat TUV no | B160592241002 |
Pelindung termal seri BHDimensi
| Model | Kasus | Panjang (mm) | lebar (mm) | Tinggi (mm) | Vol.&Saat Ini | Kawat timah |
| H20 | Plastik | 18.5 | 8 | 4 | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V maks 10A |
#20 3135, ujung 5mm setengah tersandung, panjangnya 70mm, atau sesuai dengan kebutuhan pelanggan |
| H21 | Logam | 18.5 | 7.3 | 3.8 | ||
| H21 | Logam | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Logam | 15 | 6.6 | 3.2 | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm setengah tersandung, panjangnya 70mm, atau sesuai dengan kebutuhan pelanggan |

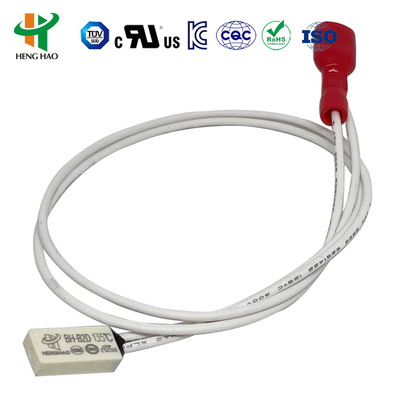

| BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||

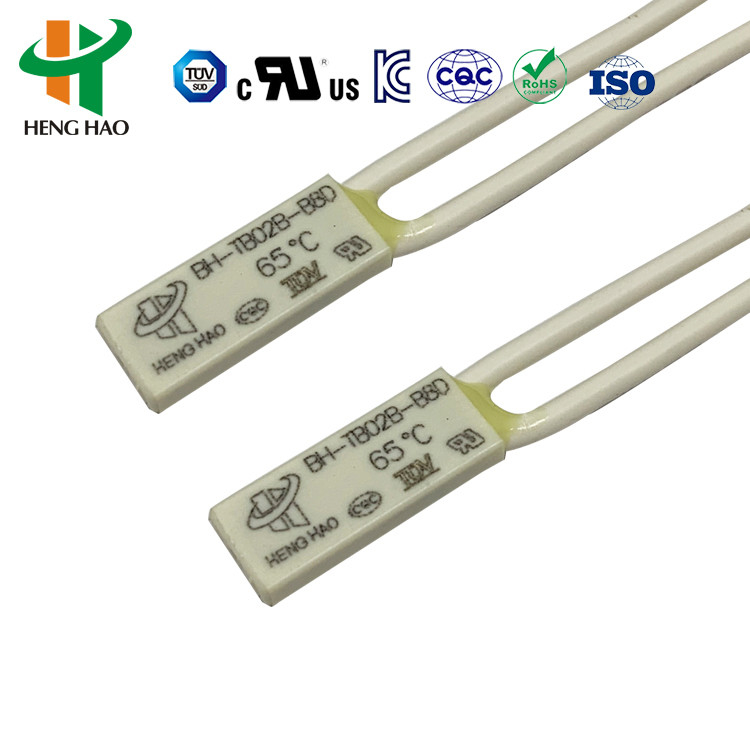

| BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maks 4A;DC-24V maks 3A;AC-125V maks 3A;AC-250V maks 2A | 3266-AWG24#, 3135-AWG24# atau strip nikel biasanya, panjangnya 70 mm atau sesuai kebutuhan pelanggan |
Termostat seri BHAplikasi dan Instruksi
Pelindung termal seri BH, pelindung keamanan dan perangkat alarm yang andal dan efektif, banyak digunakan di berbagai jenis motor 1,5 tenaga kuda,perangkat pencahayaan, mesin las inverter, saklar daya,paket baterai isi ulang, ballast lampu neon,alat listrik portabel, peralatan listrik dan peralatan listrik lainnya untuk mencegah arus berlebih & pemanasan berlebih yang disebabkan oleh status kerja yang tidak normal.Jenis yang dipaksakan yang dapat menahan tekanan 3,5MPa cocok untuk pemasangan motor berlapis plastik.
| Kode | Suhu | Kode | Suhu |
| 30 | 30 ℃ | 100 | 100℃ |
| 35 | 35 ℃ | 105 | 105 ℃ |
| 40 | 40 ℃ | 110 | 110 ℃ |
| 45 | 45 ℃ | 115 | 115℃ |
| 50 | 50 ℃ | 120 | 120℃ |
| 55 | 55 ℃ | 125 | 125℃ |
| 60 | 60 ℃ | 130 | 130 ℃ |
| 70 | 70 ℃ | 135 | 135℃ |
| 75 | 75 ℃ | 140 | 140℃ |
| 80 | 80 ℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150 ℃ |
| 90 | 90℃ |

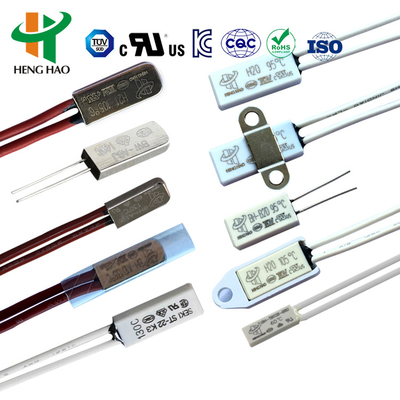

Termostat seri BW/KSD9700 pelindung termal/Pelindung suhu BW9700
H20, termostat seri H21Prinsip dan struktur
H20, H21serial universal dan pelindung yang ditingkatkan dengan casing logam besar terdiri dari casing logam konduktif termal, bagian bimetal yang dilas dengan titik kontak paduan perak, braket konduktif, dudukan fiksasi insulasi, strip kontak tetap, dan kabel tahan panas.Jika terjadi operasi abnormal, seiring dengan kenaikan suhu lingkungan ke nilai yang ditetapkan, bagian bimetal akan melakukan tindakan cepat, buka titik kontak, dan putuskan sirkuit.Saat perangkat didinginkan hingga suhu untuk pengoperasian yang aman, titik kontak akan menutup secara otomatis dan memulihkan pengoperasian normal.
H20, pelindung termal seri H21Spesifikasi
| Peringkat Listrik | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V maks 16A |
| Suhu terbuka | (30~150)±5°C;5°C satu langkah |
| Setel ulang suhu | 2/3 dari suhu aksi dengan toleransi ±15°C.Atur ulang suhu juga dapat diberikan sesuai dengan kebutuhan pelanggan. |
| Waktu hidup | 10.000 kali |
| Resistensi penutupan kontak: | ≤50mΩ |
| Resistansi isolasi: | ≥100mΩ |
| Kekuatan listrik: |
|
| File UL no | E487478 |
| Sertifikat CQC no | CQC16002142880 |
| Sertifikat TUV no | B160592241002 |
H20, pelindung termal seri H21'Dimensi
| Model | Kasus | Panjang (mm) | lebar (mm) | Tinggi (mm) | Vol.&Saat Ini | Kawat timah |
| H20 | Plastik | 18.5 | 8 | 4 | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V maks 10A |
#20 3135, ujung 5mm setengah tersandung, panjangnya 70mm, atau sesuai dengan kebutuhan pelanggan |
| H21 | Logam | 18.5 | 7.3 | 3.8 | ||
| H21 | Logam | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Logam | 15 | 6.6 | 3.2 | DC-12V maks 12A;DC-24V maks 10A;AC-125V maks 8A;AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm setengah tersandung, panjangnya 70mm, atau sesuai dengan kebutuhan pelanggan |
| BH-B2D | Plastik | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Plastik | 15 | 5.2 | 2.4 | DC-12V maks 4A;DC-24V maks 3A;AC-125V maks 3A;AC-250V maks 2A | 3266-AWG24#, 3135-AWG24# atau strip nikel biasanya, panjangnya 70 mm atau sesuai kebutuhan pelanggan |
H20,H21Aplikasi pelindung suhu seri
H20, H21series berlaku untuk baterai yang dapat diisi ulang, pemberat, pijat, motor mikro, transformator, alat listrik, alat dan instrumen listrik panas, dll.
Persetujuan sertifikasi produk UL, CQC, TUV dan RoHS.
