KSD9700 Prinsip dan Struktur Pelindung Suhu
Pelindung universal dan diperkuat seri H20 dan H21 dengan casing logam besar terdiri dari casing logam konduktif termal, bagian bimetal yang dilas dengan titik kontak paduan perak,Bracket konduktifDalam kasus operasi yang tidak normal, ketika suhu lingkungan meningkat ke nilai yang ditetapkan,bagian bimetallic melakukan tindakan cepatKetika perangkat mendingin ke suhu operasi yang aman, titik kontak secara otomatis ditutup dan kembali beroperasi normal.
Spesifikasi pelindung termal seri H20/H21
| Rating Listrik |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Suhu terbuka |
(30 ~ 150) ± 5°C; 5°C per langkah |
| Setel kembali Suhu |
2/3 dari suhu tindakan dengan toleransi ± 15°C. Suhu reset juga dapat disediakan sesuai dengan kebutuhan pelanggan. |
| Waktu Kehidupan |
10000 kali |
| Kontak Resistensi Penutupan |
≤ 50mΩ |
| Resistensi Isolasi |
≥ 100mΩ |
| Kekuatan listrik |
AC1500V/1min bebas dari fenomena kerusakan dan flashover |
| Nomor File UL |
E487478 |
| Sertifikat CQC No |
CQC16002142880 |
| Sertifikat TUV No. |
B160592241002 |
Dimensi pengontrol suhu KSD9700
| Model |
Kasus |
Panjang (mm) |
Lebar (mm) |
Tinggi (mm) |
Tegangan & arus |
Kawat Timah |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
# 20 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
| H21 |
Logam |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Logam |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Logam |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# atau pita nikel biasanya, panjangnya 70 mm atau sesuai dengan kebutuhan pelanggan |
Aplikasi pelindung suhu seri H20/H21
Seri H20 dan H21 berlaku untuk baterai yang dapat diisi ulang, balast, alat pijat, mikro motor, trafo, alat listrik, peralatan listrik panas, dan instrumen.
Jenis Operasi
Jenis Reset Manual
Komponen sensor suhu terdiri dari strip bimetallic. Ketika suhu mencapai kisaran suhu aksi, ia akan melompat dengan cepat dan disk bergerak terputus.Ketika suhu turun ke titik suhu tetap, titik kontak tidak dapat reset sampai menghubungkan kembali sirkuit dengan menekan tombol reset. Kemudian titik kontak pulih,mencapai tujuan menghubungkan atau memutuskan sambungan sirkuit dan memulai kembali sirkuit dengan pengaturan ulang manual.
Catatan penting:1. Jenis termostat reset manual ini dapat reset ketika suhu turun 20 °C setelah tindakan snap dengan menekan tombol reset. 4-6 N kekuatan disarankan; jangan menggunakan kekuatan yang terlalu banyak.Untuk memastikan fungsi normal, jarak antara tombol reset dan penutup tutup seharusnya tidak kurang dari 20,4 mm.
Tipe Reset Otomatis
Komponen sensor suhu terdiri dari strip bimetallic. Ketika suhu mencapai kisaran suhu aksi, ia akan melompat dengan cepat dan disk bergerak terputus.Ketika suhu turun ke titik suhu tetap, titik kontak dapat otomatis reset dan mulai bekerja.
Produk ini memiliki persetujuan sertifikasi UL, CQC, TUV dan RoHS.

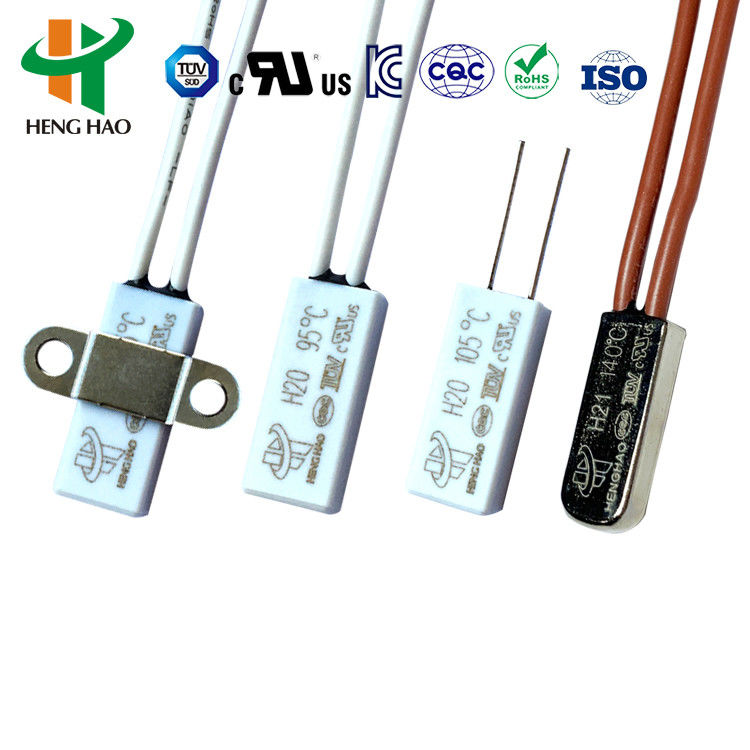

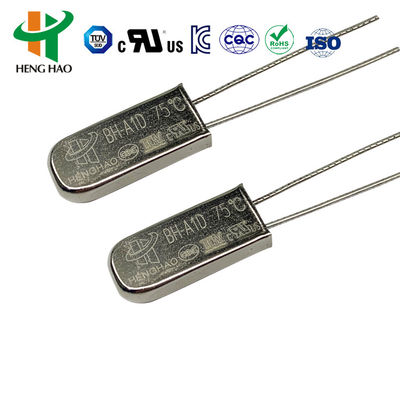

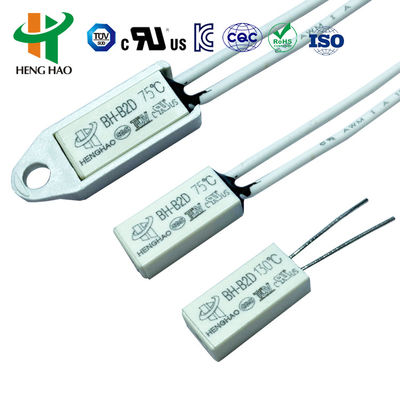

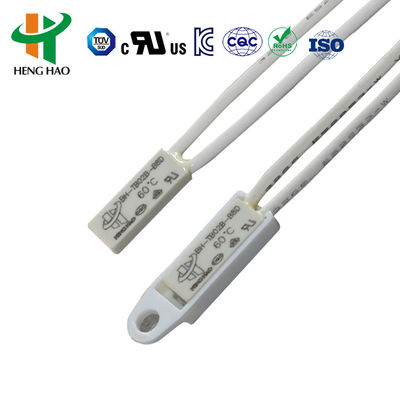

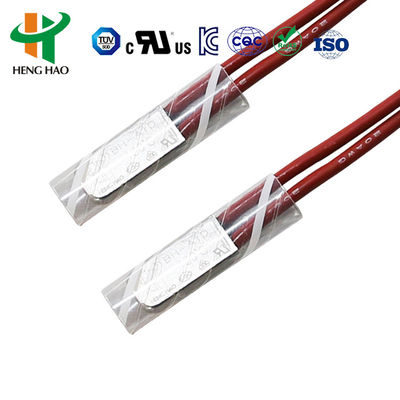

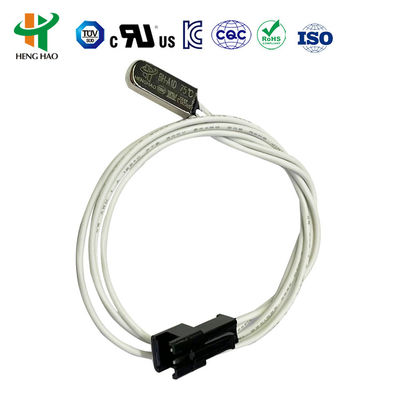

Gambar Produk
