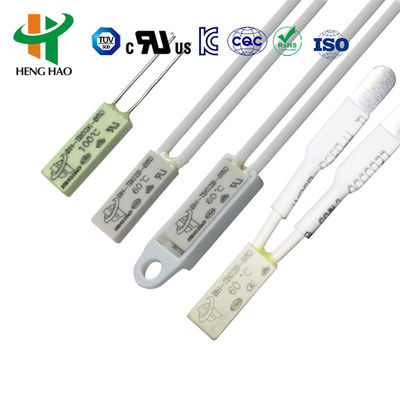

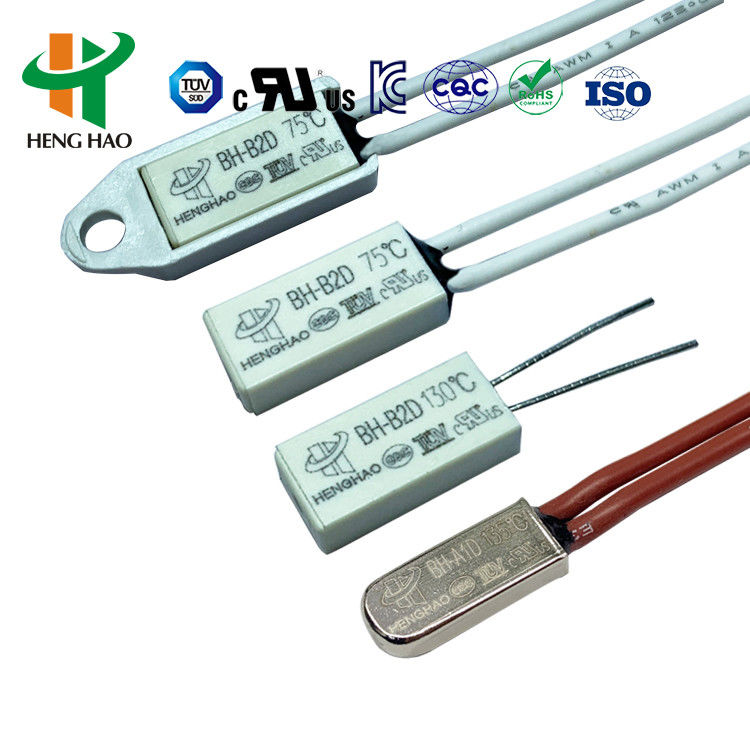

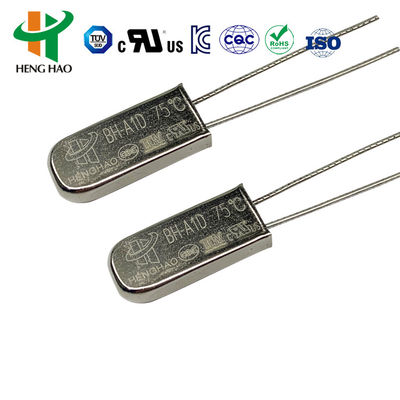

Termostat KSD9700 Bimetallic Termostat Snap-Action Termostat KSD9700

Termostat bimetal KSD9700 dengan mekanisme snap-action untuk kontrol dan perlindungan suhu yang andal.

Dokumentasi Teknis H21 H20

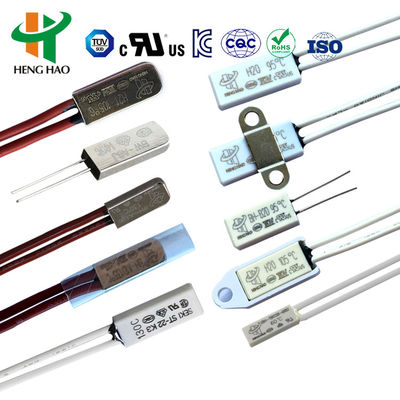

Pelindung universal dan yang ditingkatkan seri H20, H21 dengan casing logam besar terdiri dari casing logam konduktif termal, bagian bimetal yang dilas dengan titik kontak paduan perak, braket konduktif, dudukan fiksasi isolasi, strip kontak tetap, dan kabel tahan panas.

Jika terjadi operasi abnormal, ketika suhu lingkungan meningkat ke nilai yang ditetapkan, bagian bimetal melakukan aksi cepat, membuka titik kontak, dan memutuskan sirkuit. Ketika perangkat mendingin ke suhu operasi yang aman, titik kontak tertutup secara otomatis dan operasi normal dilanjutkan.

Seri H20, H21 berlaku untuk baterai isi ulang, ballast, alat pijat, motor mikro, transformator, perkakas listrik, peralatan listrik panas, dan instrumen.

Tipe Reset Manual: Komponen pengindera suhu terdiri dari strip bimetal. Ketika suhu mencapai rentang aksi, ia melompat cepat dan cakram bergerak terputus. Ketika suhu turun ke titik tetap, titik kontak tidak dapat direset sampai sirkuit disambungkan kembali dengan menekan tombol reset.

Catatan Penting:

• Termostat reset manual dapat direset ketika suhu turun 20°C setelah aksi snap dengan menekan tombol reset dengan gaya 4-6 N
• Jangan gunakan kekuatan berlebihan
• Pastikan fungsi normal dengan menjaga jarak minimum 20,4mm antara tombol reset dan penutup tertutup

Tipe Reset Otomatis: Komponen pengindera suhu terdiri dari strip bimetal. Ketika suhu mencapai rentang aksi, ia melompat cepat dan cakram bergerak terputus. Ketika suhu turun ke titik tetap, titik kontak secara otomatis direset dan mulai bekerja.

Fitur produk disetujui sertifikasi UL, CQC, TUV dan RoHS.
