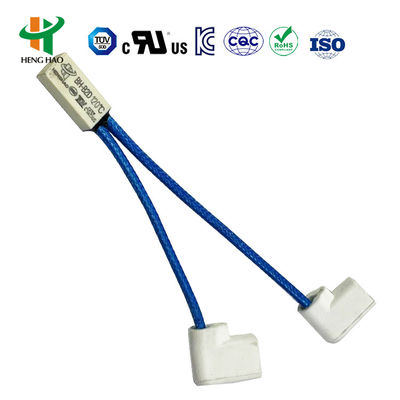

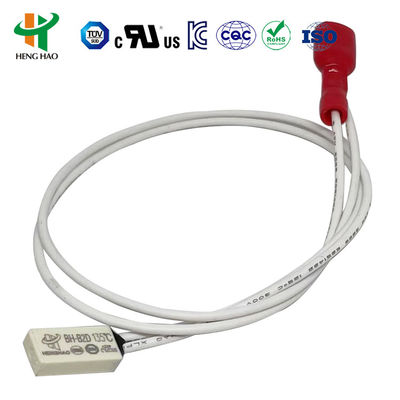

Fuse termostat beraksi cepat termostat Bimetallic Thermostat
Seri KW9700 yang dapat melindungi terhadap arus berlebihan dan suhu berlebihan disegel dengan kuat, resistensi internal kecil, tidak ada kebisingan dan diatur ulang secara otomatis.Ketika arus melalui bimetal yang sensitif terhadap suhu dan arus, status bimetal akan berubah oleh suhu atau arus yang berlebihan untuk memotong sirkuit atau beralih pada sirkuit.karena tidak ada efek suhu lag dalam kondisi arus besar tiba-tiba.
Termostat seri BHSpesifikasi
Rating listrik:
| Rating Listrik |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Suhu terbuka |
(30 ~ 150) ± 5°C; 5°C per langkah |
| Setel kembali suhu |
2/3 dari suhu tindakan dengan toleransi ± 15°C. Suhu reset juga dapat disediakan sesuai dengan kebutuhan pelanggan. |
| Waktu hidup |
10000 kali |
| Ukuran |
L15mm W7.1mm H3.8mm |
| Kawat timbal |
# 22 3266, ujung setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan |
| UL File no |
E487478 |
| Sertifikat CQC no |
CQC16002142880 |
| Sertifikat TUV no |
B160592241002 |
Perlindung termal seri KW9700Dimensi
| Model |
Kasus |
Panjang ((mm) |
lebar ((mm) |
Tinggi ((mm) |
Vol.&Current |
Kawat timbal |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, ujung 5mm
setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan
|
| H21 |
Logam |
18.5 |
7.3 |
3.8 |
| H21 |
Logam |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |

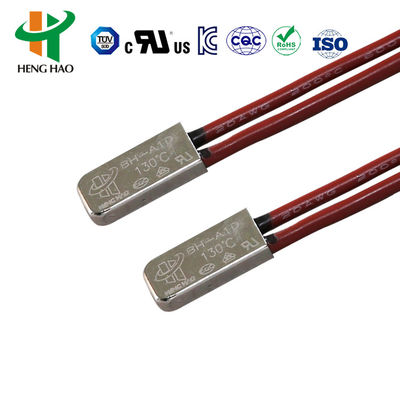

| BH-A1D |
Logam |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm
setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |

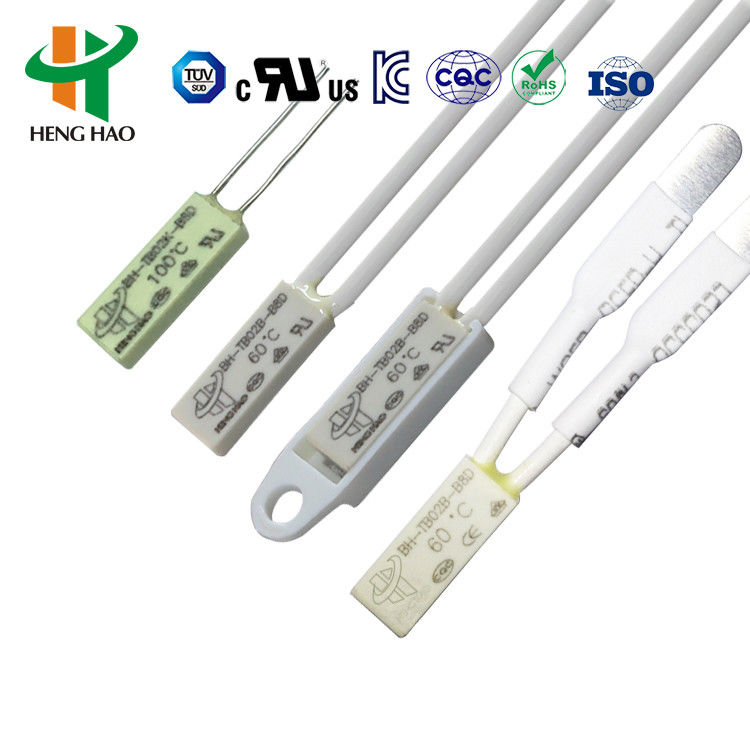

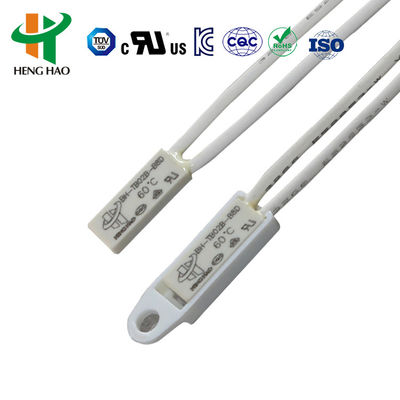

| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# atau pita nikel biasanya, panjangnya 70 mm atau sesuai dengan kebutuhan pelanggan |
Termostat seri BHAplikasi dan Instruksi
pelindung suhu,pembelindung keamanan yang efektif dan handal dan perangkat alarm, banyak digunakan dalam berbagai jenis motor 1.5 tenaga kuda,pembelindung suhu,mesin las inverter,tekanan switch,pelindung suhu, balast lampu fluoresen, peralatan listrik pelindung suhu dan peralatan listrik lainnya untuk mencegah dari overcurrent & overheating yang disebabkan oleh kondisi kerja yang tidak normal.Jenis yang ditekan yang dapat menahan tekanan 3.5MPa cocok untuk pemasangan motor berlapis plastik.
| Kode |
Suhu |
Kode |
Suhu |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Fuse termostat beraksi cepat termostat Bimetallic Thermostat

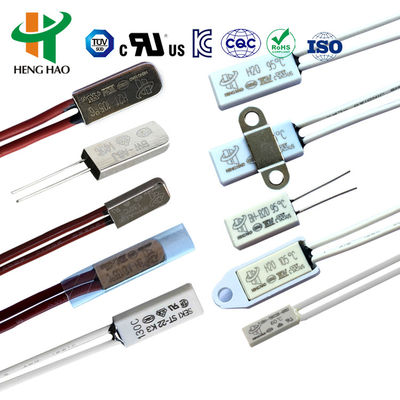

H20,H21serial universal dan diperkuat pelindung dengan logam besar casing terdiri dari logam termal konduktif casing, bagian bimetal yang dilas dengan titik kontak paduan perak,Bracket konduktifDalam kasus operasi yang tidak normal, bersama dengan peningkatan suhu lingkungan ke nilai yang ditetapkan,bagian bimetallic melakukan tindakan cepatKetika perangkat didinginkan ke suhu untuk operasi yang aman, titik kontak akan secara otomatis menutup dan memulihkan operasi normal.
Pelindung termal seri KSD9700Spesifikasi
| Rating Listrik |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 16A |
| Suhu terbuka |
(30 ~ 150) ± 5°C; 5°C per langkah |
| Setel kembali suhu |
2/3 dari suhu tindakan dengan toleransi ± 15°C. Suhu reset juga dapat disediakan sesuai dengan kebutuhan pelanggan. |
| Waktu hidup |
10000 kali |
| Kontak Resistensi penutupan: |
≤ 50mΩ |
| Resistensi isolasi: |
≥ 100mΩ |
| Daya listrik: |
- AC1500V/1min bebas dari fenomena kerusakan dan flashover.
|
| UL File no |
E487478 |
| Sertifikat CQC no |
CQC16002142880 |
| Sertifikat TUV no |
B160592241002 |
KSD9700termostatDimensi
| Model |
Kasus |
Panjang ((mm) |
lebar ((mm) |
Tinggi ((mm) |
Vol.&Current |
Kawat timbal |
| H20 |
Plastik |
18.5 |
8 |
4 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V maksimum 10A |
#20 3135, ujung 5mm
setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan
|
| H21 |
Logam |
18.5 |
7.3 |
3.8 |
| H21 |
Logam |
20 |
8 |
4 |
AC250V 20A |
# 16 3135 |
| BH-A1D |
Logam |
15 |
6.6 |
3.2 |
DC-12V maksimum 12A; DC-24V maksimum 10A; AC-125V maksimum 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ujung 5mm
setengah tripling, panjangnya adalah 70mm, atau sesuai dengan kebutuhan pelanggan
|
| BH-B2D |
Plastik |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastik |
15 |
5.2 |
2.4 |
DC-12V maksimum 4A; DC-24V maksimum 3A; AC-125V maksimum 3A; AC-250V maksimum 2A |
3266-AWG24#, 3135-AWG24# atau pita nikel biasanya, panjangnya 70 mm atau sesuai dengan kebutuhan pelanggan |
H20,H21Pelindung suhu seri Aplikasi
Seri H20, H21 berlaku untuk baterai yang dapat diisi, balast, alat pijat, mikro motor, trafo, alat listrik, peralatan dan instrumen listrik panas dll.
Sertifikasi produk UL,CQC,TUV dan RoHS.
